Description

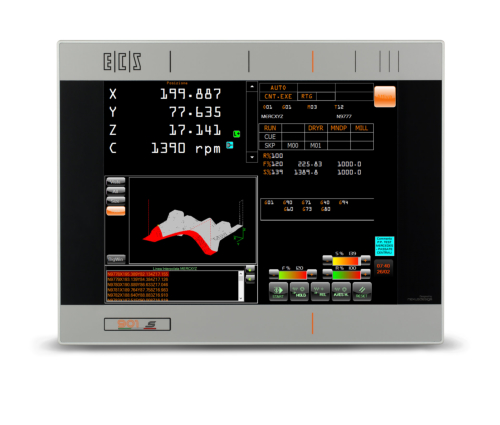

HMI - CNC901S

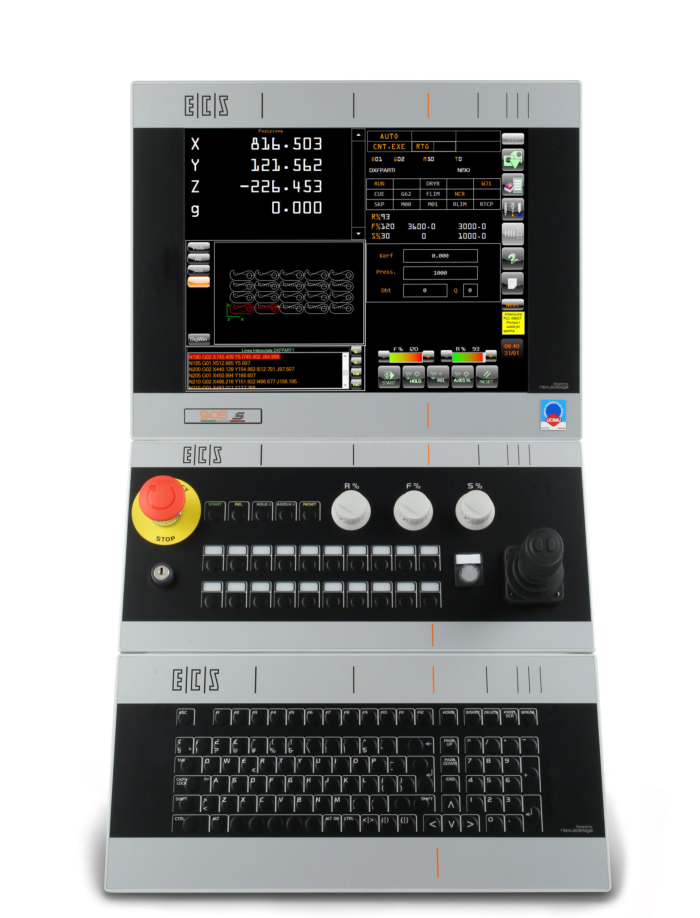

CNC901S-铣削类

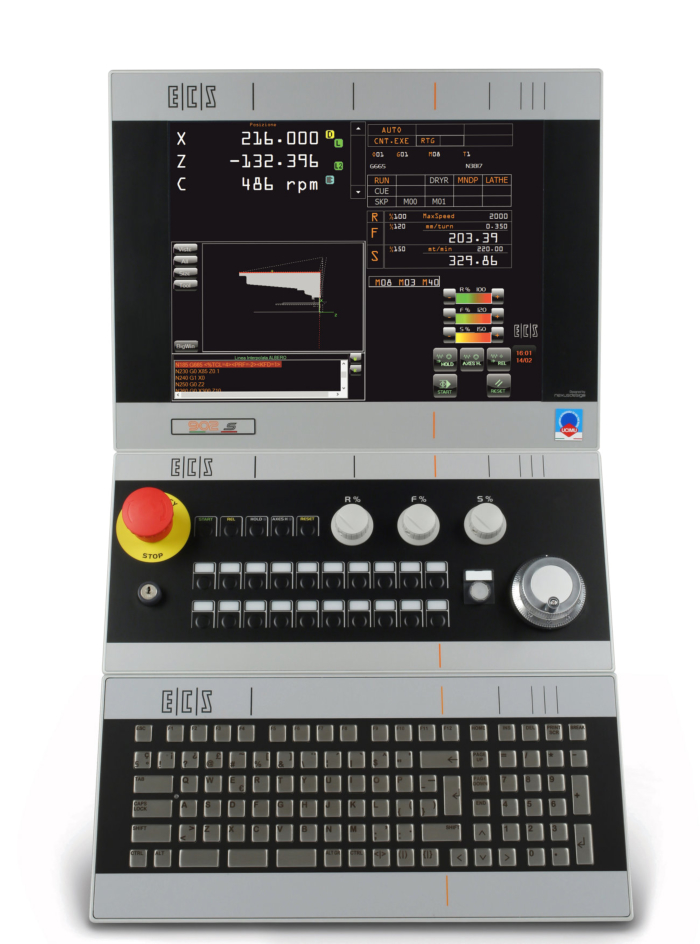

CNC902S-车床类
CNC905S-切割机
CNC904S-钣金折边机

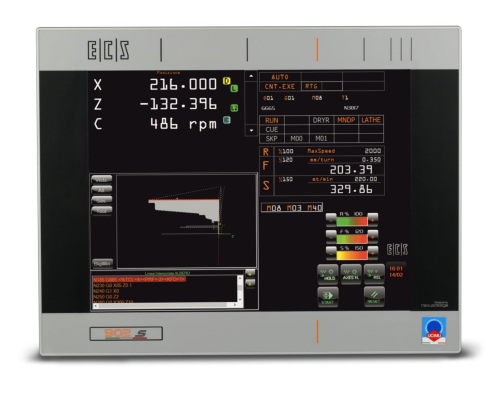

HMI - CNC902S

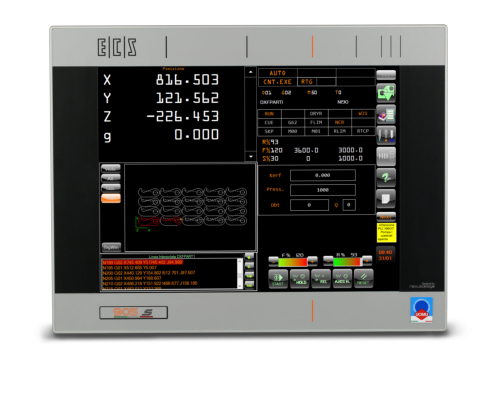

HMI - CNC905S

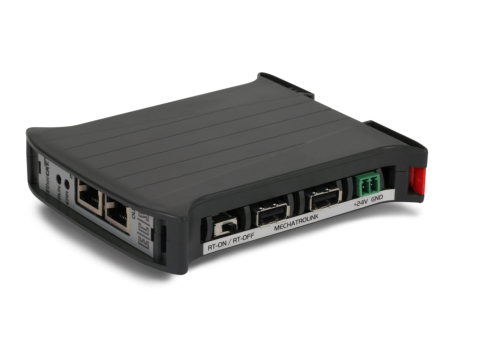

Mechatrolink 转换卡

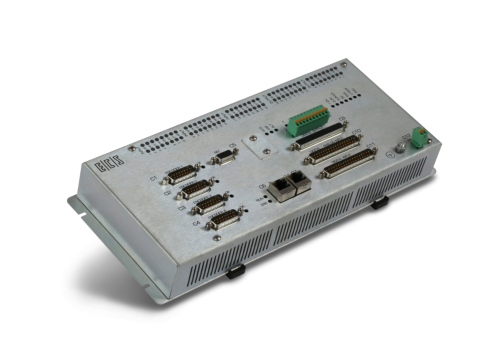

EtherCAT 4 轴I/O模块
Description
Description
• 4路 编码器输入
• 4路 模拟量输出 (±10V, 16 位)
• 8路 模拟量输入(±10V,12 位)
• 32路 数字输出 (过载保护, 100mA, 24V)
• 48路 数字输入 (带光电隔离和滤波器,
24V)
• 通过 EtherCAT 与中央单元进行数字通信
• 使用 Mechatrolink 2/3 总线
协议管理驱动器
• 通过 EtherCAT 接口与中央
单元进行数字通信

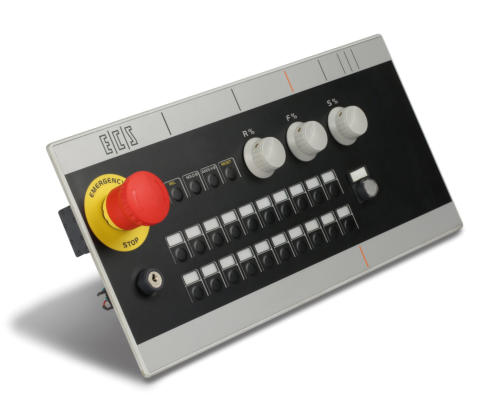

薄膜机械键盘
(手轮或操纵杆选装)
• 配有数控按键
• 20 个可任意配置,可标识的背光按键
• 急停开关
• 机床开机键
• 3 个倍选开关
• 手轮模块(可选)

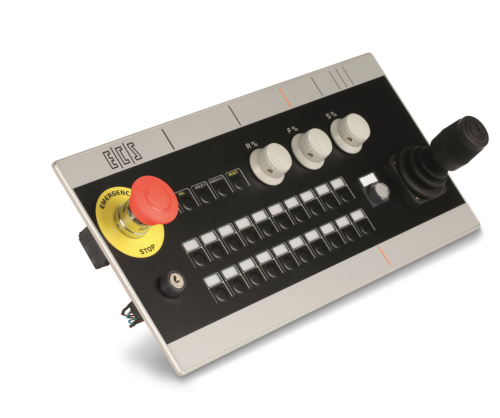

• 操纵杆模块(可选)s

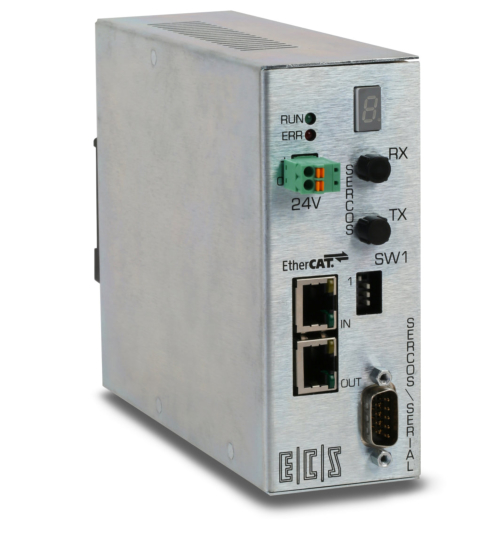

MODULE ETHERCAT / SERCOS 卡
•• 使用 Sercos 协议管理驱动器
• 通过 EtherCAT 与中央单元进行
数字通信

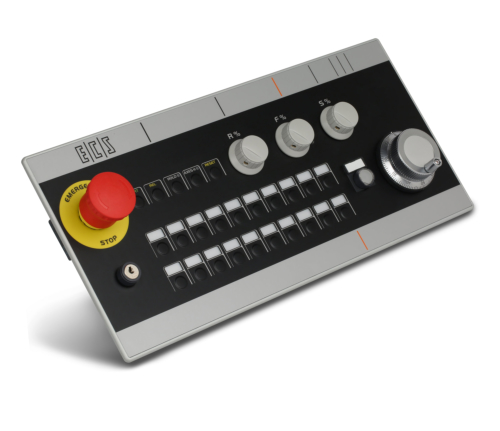

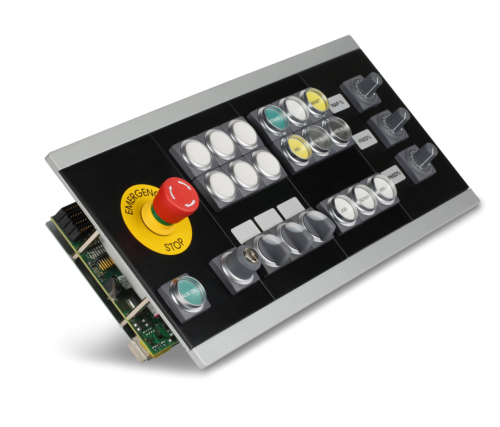

模块化机床键盘
• 配备直径22mm的按钮
• 4个可组合部件,包括按钮、开关和
倍选
• 手轮/操纵杆
字母数字键盘
薄膜型和机械型
PORTABLE HANDWHEEL MPG
• 直接连接到机床键盘
• 支持 6 个轴
• 增量/绝对值
• 急停开关
• 2个事故自动刹车按钮

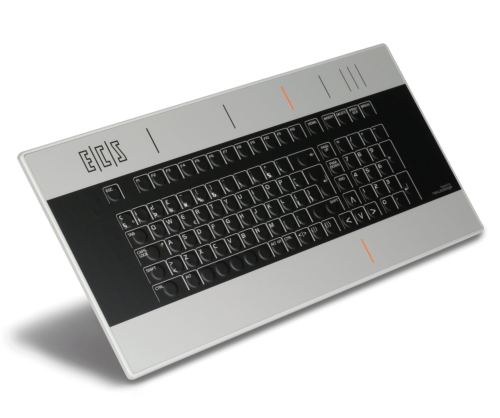

• 88 键的全键盘
• 含数字键
• 防护等级 IP65
• 符合人体工程学
• 通过 RS485 连接至数控系统
数控控制器
DRIVES AND MOTORS
